ВЕКТОР-ВТ
Почти полторы тысячи устройств за два года... Хит продаж...
Линтех, Лаборатория Информационных Технологий выпустила устройство для замены устаревшего телеграфного оборудования

Программно-Технический Комплекс (ПТК) ВЕКТОР-ВТ предназначен для замены морально и физически устаревшего каналообразующего оборудования тонального телеграфирования с организацией шлюза в IP-сети на небольших узлах связи и у абонентов телеграфной сети.

Ключевой особенностью ПТК ВЕКТОР-ВТ является возможность организации виртуальных телеграфных каналов по IP-сети для любых типов абонентов, включая и кодонезависимые каналы спецпотребителей.

Таким образом, в перспективе можно организовывать схемы подключения абонентов, полностью исключив аналоговые телеграфные соединительные линии, специализированное телеграфное оборудование, аренду каналов ТЧ дальней связи и соответствующую аппаратуру уплотнения, переложив нагрузку на IP-сеть.

Выполняет функции:

  • аппаратуры уплотнения телеграфных каналов с поддержкой протоколов взаимодействия с аппаратурой тонального телеграфирования различных типов (ТТ-5, ТТ-12, ТТ-24, ТТ-48, ТТ-144, П-327, П-318, П-314 и др.), в том числе и с аппаратурой, использующей спектр канала ТЧ для уплотнения телеграфных каналов и телефонного канала;
  • шлюза телеграфных сетей в цифровые мультисервисные IP-сети;
  • шлюза телеграфных каналов спецпотребителей в IP-сети.

Обеспечивает:

  • образование до 48-ми каналов тонального телеграфирования (ТТ) в двух каналах тональной частоты (ТЧ);
  • образование в канале ТЧ каналов тонального телеграфирования (ТТ) со скоростью передачи данных 50, 100, 200 Бод с произвольным распределением в спектре канала ТЧ;
  • образование одного телефонного канала с использованием спектра канала ТЧ для уплотнения телеграфных каналов и телефонного канала;
  • подключение шестнадцати телеграфных устройств, работающих в двухполюсном режиме с разделенными цепями передачи и приема; подключение шестнадцати телеграфных устройств, работающих в однополюсном режиме (совместно с оборудованием КТЛ-2);
  • передачу сигналов по телеграфным каналам со скоростью 50, 100 и 200 Бод;
  • образование неограниченного числа виртуальных телеграфных каналов в IP-сетях для организации соединений с оборудованием, поддерживающих протокол IP-телеграфии нашей компании;
  • Образование кодонезависимых виртуальных телеграфных каналов в IP-сети для организации соединений с оборудованием, поддерживающих протокол каналов IP-спецпотребителей нашей компании.
Внедрение ПТК ВЕКТОР-ВТ на узлах вторичных сетей связи дает следующие преимущества:
  вывод из эксплуатации морально устаревшей и физически изношенной аппаратуры тонального телеграфирования и вспомогательного оборудования (ПСП, СПМ, СКК, измерительных комплексов и пр.);
  возможность передачи телеграфного трафика по каналам IP-сетей, что соответствует концепции перевода систем связи на цифровое телекоммуникационное оборудование;
Передача телеграфного трафика спецпотребителей по виртуальным кодонезависимым телеграфным каналам

ВЕКТОР-ВТ, установленный в коммуникационный шкаф
  возможность передачи телеграфного трафика спецпотребителей по виртуальным кодонезависимым телеграфным каналам, что позволяет полностью отказаться от использования аналогового телеграфного оборудования на узлах связи и направить весь телеграфный трафик по IP-сети;
  централизованное администрирование и мониторинг неограниченного количества ПТК ВЕКТОР-ВТ, включенных в единую IP-сеть позволяет сократить количество обслуживающего персонала;
  снижение трудоемкости эксплуатации за счет встроенных функций контроля и проверки оборудования и каналов связи;
  высвобождение площадей, занимаемых аппаратурой ТТ и вспомогательным оборудованием; существенная экономия электроэнергии.

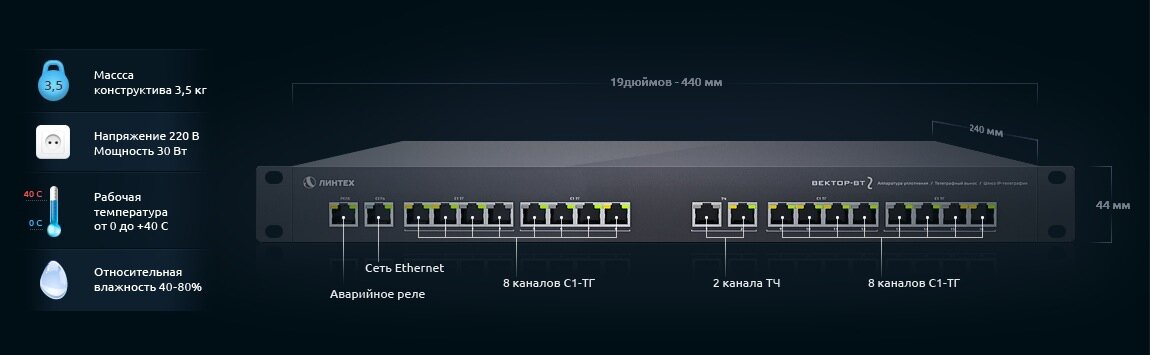

Исполнение

Устройство выполнено в компактном металлическом корпусе высотой 1U с габаритами 440мм х 240мм х 44мм. Предназначено для монтажа в 19" шкаф или стойку. Ушки для крепления ПТК в шкаф или стойку являются съемными, что позволяет использовать устройство в настольном варианте расположения или крепить его к стене.

Отказ от использования аналогового телеграфного оборудования на узлах связи. Телеграфный трафик по IP-сети



Администрирование

Программное обеспечение системы администрирования ПТК ВЕКТОР-ВТ представляет собой Web-приложение, работающее в любом интернет-браузере (Internet Explorer, Opera, Mozilla Firefox). Таким образом, для мониторинга и управления устройством нет необходимости устанавливать какое-либо специализированное программное обеспечение на компьютер администратора.

Система администрирования позволяет выполнять задачи:
  • конфигурирование телеграфных каналов;
  • конфигурирование каналов ТЧ;
  • конфигурирование канала ТЧ с уплотнением телеграфных каналов и телефонного канала; добавление, удаление и конфигурирование виртуальных IP-каналов;
  • конфигурирование кодонезависимых каналов IP-спецпотребителей;
  • проведение измерений на телеграфных каналах;
  • мониторинг состояния любого типа каналов;
  • добавление, удаление и модифицирование профилей сигнализации;
  • резервное архивирование и быстрое восстановление настроек ПТК ВЕКТОР-ВТ.

Конфигурирование телеграфных каналов

Система администрирования позволяет выполнять все основные действия, необходимые для настройки телеграфных каналов:
  • установка скорости передачи данных по каналу, соответствующая скорости работы подключенного абонента (выбор из списка 50, 100, 200 Бод);
  • выбор типа сигнализации из списка профилей. Из списка можно выбрать как кодозависимый профиль сигнализации, так и кодонезависимый режим работы канала спецпотребителей;
  • выключение канала в случае, если он не используется;
  • установка маршрутов для организации соединений с каналом ТТ или виртуальным IP-каналом.



Конфигурирование каналов ТЧ

Основные действия при работе с каналами ТЧ:
  • выбор типа аппаратуры из списка предустановленных конфигураций каналов ТЧ для соответствующих типов аппаратуры (ТТ-5, ТТ-12, ТТ-24, ТТ-48, ТТ-144, П-327, П-318, П-314 и др.);
  • ручная настройка распределения каналов ТТ в канале ТЧ для систем смешанного типа или для отсутствующих в списке предустановленных конфигураций;
  • установка уровней входного и выходного сигналов, а также включение или выключение передачи контрольной частоты;
  • конфигурирование канала ТЧ с использованием спектра канала ТЧ для уплотнения телеграфных каналов и телефонного канала сводится к выбору соответствующего типа аппаратуры и установкой режима телефонного фильтра. В итоге, один из каналов ТЧ будет использоваться как уплотненный телеграфный и телефонный, а второй будет задействован для подключения телефонной линии.

Возможности конфигурирования позволяют настроить канал на работу с любым типом аппаратуры с частотным разделением каналов ТТ на смежном узле.


Конфигурирование IP-каналов

Для IP-каналов доступны операции создания практически неограниченного числа виртуальных телеграфных каналов и различных манипуляций с ними. Скорость работы IP-канала определяется автоматически, что исключает необходимость установки скорости передачи данных по каналу вручную. Конфигурирование сводится к прописыванию маршрутов для организации соединений с физическими телеграфными линиями и каналами ТТ.

Виртуальные телеграфные каналы поддерживают передачу данных в кодонезависимом режиме трафика спецпотребителей по IP-сети. Этот режим включается автоматически при организации соединения с кодонезависимым телеграфным каналом, обслуживающим спецпотребителя. Таким образом, для подключения спецпотребителя к IP-сети никаких дополнительных действий не требуется.




Проведение измерений телеграфных каналов

Система администрирования позволяет проводить измерения на физических телеграфных каналах и каналах ТТ. Все действия доступны как для отдельно выбранного канала, так и для произвольно выбранной группы каналов.

При необходимости, по телеграфному каналу можно сделать заворот в сторону смежной аппаратуры.

В телеграфный канал можно выдавать сигнал положительной и отрицательной полярности, а также отключать выход канала.

В сторону смежной аппаратуры по телеграфному каналу можно передавать испытательные сигналы «точки» с выбором скорости 50, 100, 200 Бод.

В случае необходимости оценки процента краевых искажений в канале, в ПТК ВЕКТОР-ВТ доступен режим измерения испытательных сигналов «точки». При этом отображается скорость измеряемых сигналов и процент краевых искажений раздельно для положительной и отрицательной полярности.




Мониторинг каналов

Система администрирования позволяет удаленно просматривать состояния каналов в пуле телеграфных каналов, каналов ТЧ и IP-пулах.

Отображаемая информация показывает реальное состояние рабочего канала – канал может быть в исходном состоянии, в работе, в режиме тестирования, а также в аварийном состоянии. В последнем случае, причина аварии и ее продолжительность отображается в системе администрирования. Это может быть обрыв линии приемника, короткое замыкание передатчика, переполюсовка и т.п. Каждое состояние канала имеет соответствующую цветовую индикацию.

Аварийные состояния каналов сопровождаются, ко всему прочему, звуковой сигнализацией на компьютере администратора.


Управление профилями сигнализации

Для управления сигнализациями предназначен диалог настройки профилей. Доступны операции по созданию новых профилей сигнализации, удалению не используемых, а также тонкая настройка существующих профилей.

В большинстве случаев оказывается достаточно предустановленных профилей с готовыми настройками сигнализаций, но в случае необходимости, тонкая регулировка позволяет подключить к ПТК ВЕКТОР-ВТ любое устройство абонента с нестандартным протоколом взаимодействия.


Резервное архивирование и быстрое восстановление настроек

Система администрирования позволяет управлять общими настройками комплекса и выполнять резервное копирование всей конфигурации ПТК ВЕКТОР-ВТ.

Сохранение и восстановление полной конфигурации комплекса производится по команде администратора "одним кликом мыши". Простота проведения данной операции позволяет всегда иметь резервную копию конфигурации на персональном компьютере и, в случае необходимости, в считанные секунды удаленно восстановить работоспособность ПТК ВЕКТОР-ВТ.

Если в IP-сети используется большое количество устройств, резервирование всех ПТК ВЕКТОР-ВТ можно проводить с одного персонального компьютера, подключенного к IP-сети. При этом, достигается принцип централизованного управления, резервирования и контроля всех устройств в распределенной IP-сети. Понятно, что находясь, например, в Санкт-Петербурге можно совершенно спокойно администрировать ПТК ВЕКТОР-ВТ, установленные в Хабаровске или Мурманске, если, конечно, иметь соответствующие права доступа и находиться с ними в одной IP-сети.


Система аварийной сигнализации

Система аварийной сигнализации интегрирована в систему администрирования и предназначена для оповещения эксплуатационно-технического персонала о сбоях оборудования и программного обеспечения ПТК ВЕКТОР-ВТ, а также об аварийных ситуациях возникающих на линиях и каналах связи.

Сигнализация, выдаваемая при отказах, сопровождается звуковой и визуальной индикацией. При этом нет необходимости в установке специального программного обеспечения, система аварийной сигнализации автоматически активируется при подключении к ПТК ВЕКТОР-ВТ из web-браузера с любого персонального компьютера.



Администрирование Вектор-ВТ осуществляется из любого интернет браузера.

Тип аппаратуры тонального телеграфирования выбирается из выпадающего списка.

Виртуальные каналы IP-телеграфии - будущее отрасли.

Настройка телеграфных, в том числе и кодонезависимых, каналов выполняется в несколько действий.

Тонкая настройка параметров сигнализации производится через систему профилей.

Добавление/удаление каналов производится в один клик.

Полный комплекс инструментов для оценки качества работы канала.

Измерение краевых искажений, подача сигналов, заворот.

Гибкий и интуитивно понятный интерфейс установки маршрутов.

Аварии на каналах ТЧ немедленно отображаются в администраторе.

Конфигурацию всегда можно сохранить на локальном диске.

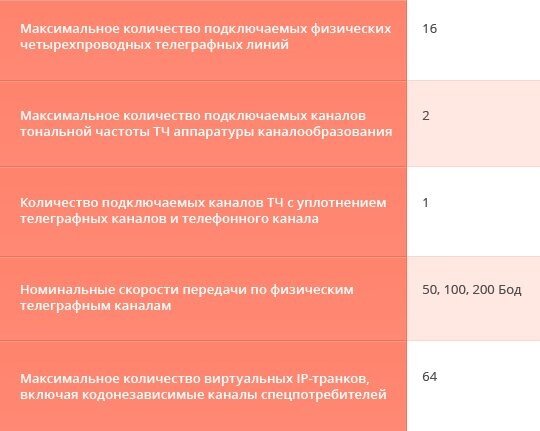

Характеристики

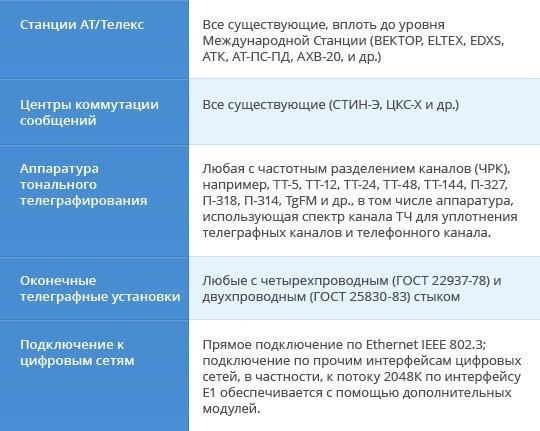

Совместимость
